Технологические трубопроводы: "кровеносная система" промышленного производства

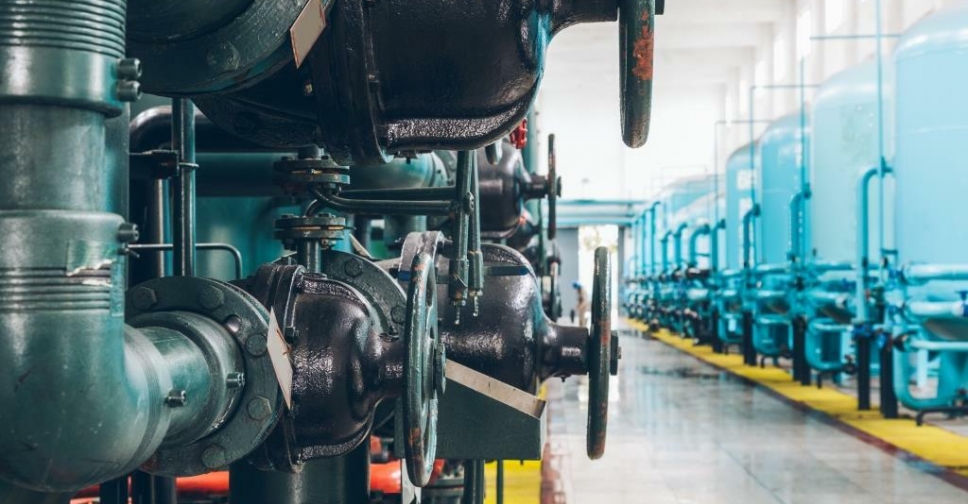

Технологические трубопроводы — это комплекс инженерных коммуникаций, предназначенный для транспортировки в процессе производства сырья, полуфабрикатов, готовой продукции, а также вспомогательных веществ (теплоносителей, хладагентов, сжатого воздуха, топлива) между аппаратами, резервуарами и другим оборудованием. Это ключевой элемент инфраструктуры любого промышленного предприятия.

В отличие от магистральных или инженерных сетей, они не выходят за пределы промплощадки и служат исключительно для обеспечения технологического цикла.

Ключевые особенности и классификация:
1. По транспортируемой среде: Для жидкостей, газов, паров, суспензий, пульп.
2. По параметрам среды:
       Давление: Вакуумные, низкого, среднего, высокого и сверхвысокого давления.
       Температура: Криогенные (-150°C и ниже), низко-, средне- и высокотемпературные (до +700°C и выше).
3. По материалу труб: Стальные (углеродистые, легированные, нержавеющие), чугунные, пластиковые (ПНД, ПВХ, стеклопластик), из цветных металлов (титан, медь, алюминий).
4. По степени агрессивности среды: Для неагрессивных, слабо-, средне- и сильноагрессивных сред.
5. По расположению: Надземные (на эстакадах, опорах), подземные (в лотках, каналах), внутрицеховые.

Основные элементы:
Трубы — основные элементы для транспортировки.
Запорно-регулирующая арматура (ЗРА): Задвижки, клапаны, краны — для перекрытия потока и регулирования параметров.
Компенсаторы (сильфонные, сальниковые, П-образные) — для компенсации тепловых расширений и вибраций.
Опоры и подвески — для крепления и восприятия нагрузок.
Фасонные части (отводы, тройники, переходы) — для изменения направления и диаметра.
Системы контроля и автоматики (датчики давления, температуры, расходомеры).
Изоляция (тепловая, противокоррозионная).

Проектирование и монтаж:
Процесс строго регламентирован (СНиП, СП, ГОСТ, РД). Включает:
1. Технологический расчет: Определение диаметра, толщины стенки, выбора материала на основе давления, температуры, коррозионной активности и производительности.
2. Прочностной расчет: Проверка на прочность, устойчивость, компенсацию напряжений.
3. Разработка схем и чертежей (монтажных, изометрических).
4. Монтаж, включающий сварку, контроль швов (неразрушающий контроль — НК), испытания на прочность и герметичность.

Итог:
Технологические трубопроводы — это высокоответственные инженерные сооружения, от надежности которых зависят непрерывность производства, экономическая эффективность и, главное, промышленная и экологическая безопасность предприятия. Их проектирование, изготовление, монтаж и эксплуатация требуют высочайшей квалификации и строгого соблюдения нормативных требований.
