Расчет планов эвакуации: инженерная основа для визуальной инструкции

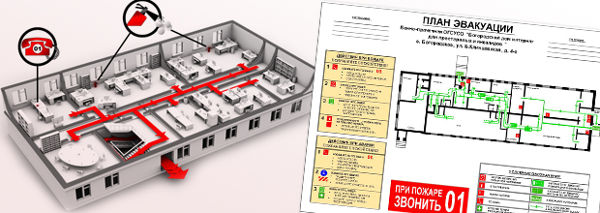

Расчет планов эвакуации — это обязательный аналитический этап, который превращает схему помещений в юридически и технически обоснованный документ. Он определяет оптимальные и безопасные пути движения людей при пожаре, их количество, ширину и длину. Сам план (схема) является лишь графическим отображением результатов этого расчета.

Зачем нужен расчет?

Без него план эвакуации — просто рисунок на стене, который может указать ложный или опасный путь. Цели расчета:
1. Обосновать безопасность выбранных маршрутов: Доказать, что люди успеют покинуть помещение до блокирования путей огнем и дымом (`t_расчетное < t_необходимое`).
2. Определить необходимое количество и ширину эвакуационных выходов.
3. Установить требуемые параметры путей эвакуации (длину, ширину, незадымляемость лестниц).
4. Зафиксировать места размещения планов и определить зоны их действия.

Основные этапы расчета для планов эвакуации:

1. Подготовка исходных данных:
   Планировка этажа/зоны: Учитываются все помещения, коридоры, лестницы, выходы.
   Функциональное назначение помещений (офис, торговый зал, склад).
   Расчетное количество людей (максимальная вместимость по нормам или факту).
   Расположение постоянных и временных рабочих мест.

2. Определение путей и направлений движения:
   Выявление всех возможных эвакуационных выходов (основных, запасных, на наружные эвакуационные лестницы).
   Построение гипотетических маршрутов от наиболее удаленных точек до выходов.
   Выбор наикратчайших и безопасных маршрутов, исключающих движение через зоны повышенной опасности.

3. Расчет параметров людского потока (аналитический метод):
   Определение расчетной длины каждого участка пути (коридор, дверной проем, лестничный марш).
   Определение начальной ширины участков.
   Расчет плотности людского потока на каждом участке в зависимости от количества людей и ширины пути.
   Определение скорости движения (снижается при увеличении плотности потока).
   Расчет времени движения по участкам и общего времени эвакуации (с учетом задержки начала).

4. Сравнение с критическим временем:
  Полученное расчетное время эвакуации сравнивается с необходимым временем, которое определяется расчетом развития опасных факторов пожара (температуры, задымления) в данном помещении.
  Главный критерий безопасности: `t_расч < t_необх`. Если нет — требуется изменить планировку или количество выходов.

5. Формирование требований к плану:
  На основе расчетов определяются конечные точки маршрутов, которые должны быть отображены на плане.
  Устанавливаются места размещения планов (обычно у выходов и на путях эвакуации), чтобы они охватывали все расчетные зоны ответственности.

Итог:
План эвакуации — это вершина айсберга. Его корректность и законность целиком зависят от профессионально выполненного инженерного расчета. Такой расчет гарантирует, что стрелки на схеме ведут людей не в тупик и не в зону задымления, а по реально безопасному и проверенному маршруту. Утвержденный без расчета план создает ложное ощущение безопасности и может быть признан недействительным при проверке.
